البطاريات الغير قابلة للشحن (Disposable batteries) شر لابُدَّ منه في وقتنا الحاضر، فهي لا تُستعمل سوى مرة واحدة فقط قبل أن يتم التخلص منها بعد استهلاك مخزونها من الطاقة، لنفرض مثلا أنَّ لدينا بطارية فارغة، وقررنا قياس فولطيتها بواسطة المقياس المتعدد الرقمي (Multimeter) فوجدنا أنها تبلغ 0.9 فولط في عوض 1.5 فولط، ماذا نفعل هنا؟ هل نتخلص من البطارية أم أن هنالك طريقة لاستخدام 0.9 فولط المتبقية؟ هذا ما سنتعرف عليه من خلال أسطر هذه المقالة.

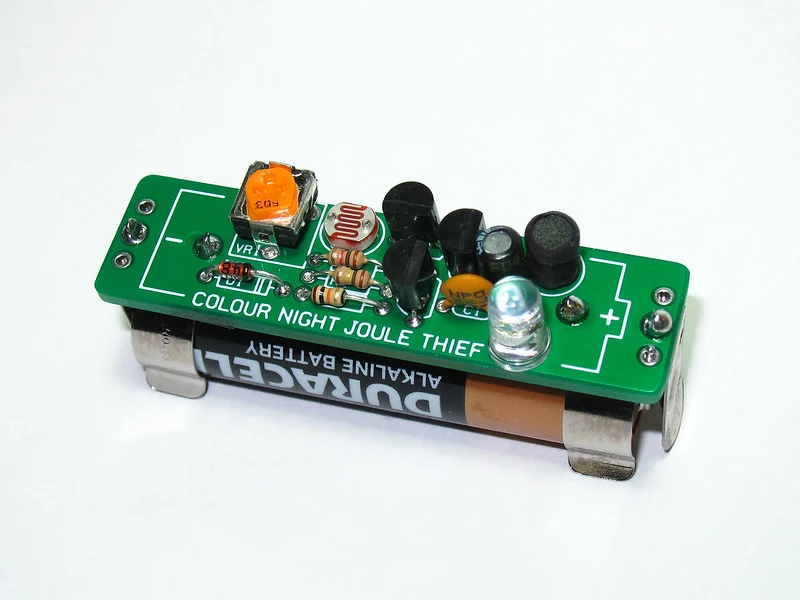

تسمح لنا دائرة لص الطاقة (Joule thief) باستغلال بعض من الطاقة المتبقية في بطارية من المفترض أنها فارغة وهذا ما يسمح لنا بإطالة عمرها لبعض الوقت.
العناصر الإلكترونية التي نحتاجها لبناء الدائرة
- بطارية 1.5 فولط
- مقاومة 1 كيلوأوم. رابط الشراء من aliexpress: اضغط هنا.
- ترانزستور 2N2222. رابط الشراء من aliexpress: اضغط هنا.
- محاثة حلقية قيمتها 2 ميليهنري. رابط الشراء من aliexpress: اضغط هنا.
- ثنائي باعث للضوء (LED). رابط الشراء من aliexpress: اضغط هنا.
الدائرة الكهربائية للص الطاقة
كيف تعمل دائرة لص الطاقة
قبل أن تفهم كيفية عمل دائرة لص الطاقة عليك أولا بفهم آلية عمل الملف الكهربائي ولهذا أنصحك بقراءة مقالتنا هذه التي قمنا فيها بشرح الآلية بشكل بسيط ومفصل.
عند تشغيل الدائرة يتم تطبيق تيار على قاعدة الترانزستور وهذا بسبب مرور تيار كهربائي عبر الملف وهذا ما يُؤدي إلى توليد حقل مغناطيسي مما يسبب زيادة في شدة التيار، تُؤدي هذه الزيادة في التيار إلى وصول الترانزستور لمرحلة التشبع.
بعد تشبع الترانزستور تصل شدة التيار في الملف الثانوي إلى أعلى قيمة لها مما يؤدي إلى زوال الحقل المغناطيسي (بسبب عدم وجود تغيير في شدة التيار) وهذا ما سيتسبب في تناقص شدة التيار المار عبر الملف الابتدائي مما يعني تناقص التيار المطبق على قاعدة الترانزستور.
عندما يقل التيار المار عبر الملف الثانوي تتولد عليه قوة دافعة كهربائية عكسية من أجل مقاومة التيار المار مما يُؤدي إلى حث الملف الابتدائي في الاتجاه المعاكس وهذا ما يولد جهد سالب يؤدي إلى ايقاف الترانزستور.
عندما يتم غلق الترانزستور يُصبح تيار الملف الابتدائي معدومًا (يُساوي صفر) إلى غلية فتح الترانزستور من جديد لتتكرر العملية مجددا.
وبهذا نصل إلى ختام مقالتنا هذه والتي تعرفنا من خلالها على كيفية صنع دائرة لص الطاقة وكذلك على كيفية عملها وكالعادة إذا كانت لديك أية اقتراحات أو أسئلة تخص الموضوع لا تتردد في طرحها عبر خانة التعليقات في الأسفل وسنجيبك في أسرع وقت ممكن.
